bis 40 L/Min.

Danfoss Model PFC10-PC
Einschraubbohrung SDC10-3

Mehr Infos

Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.

Login anfordern

Varianten

Artikel-Nr.VarianteModel Codemax. Betriebsdruck [bar]max. Durchfluss [L/Min]EinschraubbohrungDichtungVentilstellung
307 015 1252PFC10-PC-40-00-00-B-0026040SDC10-3Buna-Nnormally closed
307 015 1231PFC10-PC-25-00-00-B-0026010SDC10-3Buna-Nnormally closed

Details

Model CodePFC10-PC-25-00-00-B-00
Model CodePFC10-PC-40-00-00-B-00
max. Betriebsdruck [bar]260
max. Betriebsdruck [bar]260
max. Durchfluss [L/Min]10
max. Durchfluss [L/Min]40
EinschraubbohrungSDC10-3
EinschraubbohrungSDC10-3
DichtungBuna-N
DichtungBuna-N
Ventilstellungnormally closed
Ventilstellungnormally closed

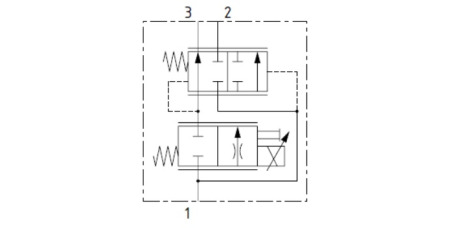

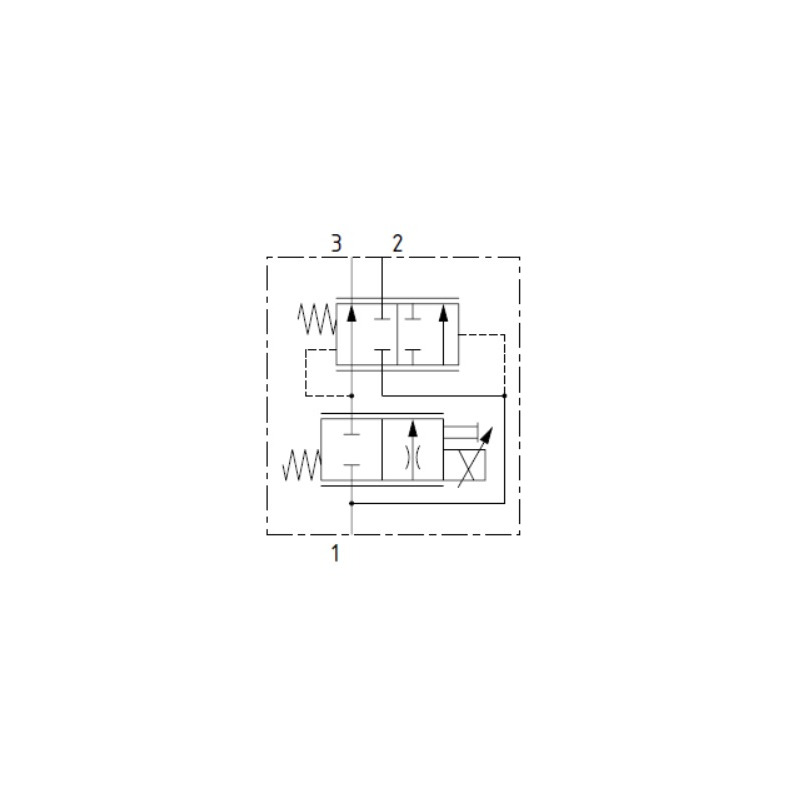

  • Dies ist ein 3-Wege-Spulenventil, normal geschlossen, prioritätsgesteuert, druckkompensiert und proportional.

    Im stromlosen Zustand ist der Durchfluss von Anschluss 1 zum Prioritätsanschluss 3 gesperrt, und der gesamte Durchfluss erfolgt von Anschluss 1 zu 2. Durch Anlegen von Spannung an die Spule wird die Spule proportional bewegt, wodurch eine variable Öffnung von Anschluss 1 zu 3 geöffnet wird, während der überschüssige Durchfluss zu Anschluss 2 geleitet wird. Eine interne Ausgleichsschieberventilspule sorgt dafür, dass der Ausgangsfluss an Anschluss 3 konstant bleibt, unabhängig von Änderungen des Differenzdrucks zwischen Anschluss 1 und 3 oder des Drucks am Bypassanschluss 2. Durch Erhöhen des Stroms zur Spule wird der Prioritätsausgangsfluss erhöht.

    Spulenspannung: Code 00 - Keine Spule, Spule nicht im Lieferumfang
