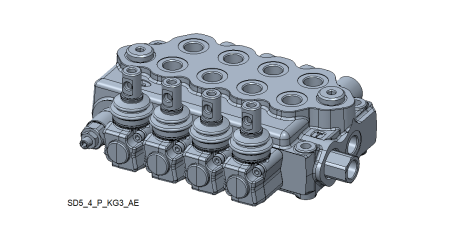

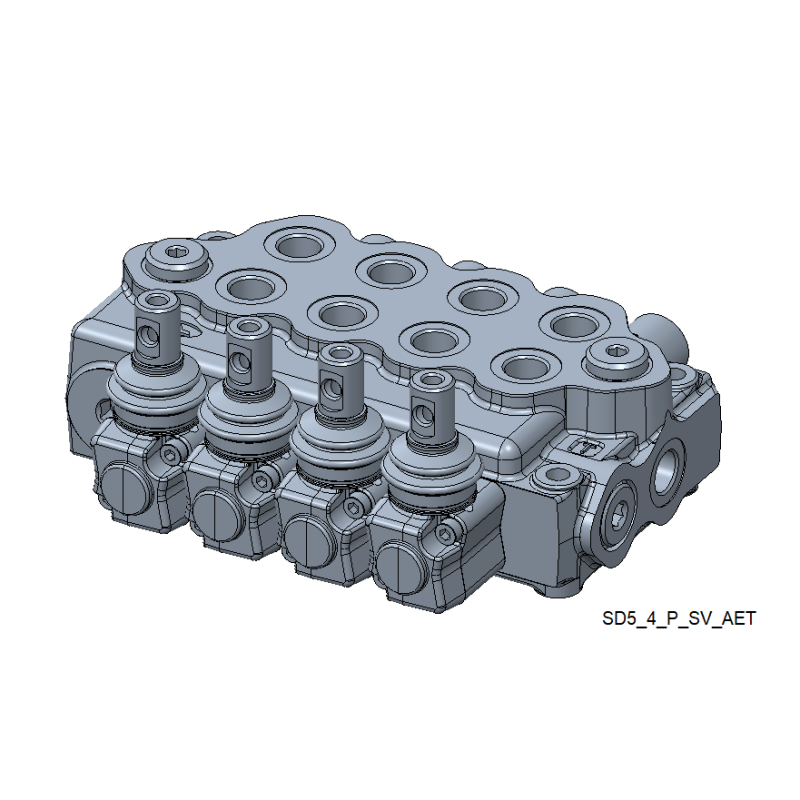

Wegeventil handbetätigt - 4
Monoblock
Walvoil Serie SD5
Anzahl Sektionen: 4
Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.
Varianten
| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | max. Durchfluss [L/Min] | Gewicht [kg] | Anzahl Sektionen | Einstellbereich [bar] | Standard-Einstellung [bar] | Anschluss ["] | max. Rückdruck [bar] | Schaltungsart |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 290 340 290 | 5 | SD5/4-P(KG3-120)/18L/18L/18L/18L/AET | 315 | 45 | 8.1 | 4 | 50-200 | 120 | offener Mittelstecker | 25 | parallel |
| 290 341 240 | 11 | SD5/4-P(KG3-120)/28L/28L/28L/28L/AET | 315 | 45 | 8.1 | 4 | 50-200 | 120 | offener Mittelstecker | 25 | parallel |
Monoblockventil, Walvoil Serie SD5
Die Vielseitigkeit dieses Ventils macht es zum perfekten Steuergerät für alle Bereiche: Erntemaschinen, Freischneider, Förderanlagen, Ballenpressen, kleine Frontlader, Autokräne usw. Es sind einteilige Ausführungen für Kreisläufe mit Verschleppung (SD5/1-D) oder ohne (SD5/1-N) erhältlich.- Typ "S" freier Durchgang
- Einfaches Rückschlagventil
- Parallel-, Reihen- und Tandemschaltung als Optionen
- Manuelle, hydraulische, elektro-hydraulische, elektrische und pneumatische Steuerungen
Einlassentlastung: Einstellung G - mit Schraube
Einlassentlastung: SV - Blindstopfen für das ÜberdruckventilSchaltungsart: Parallel
Steuerkolben: 1 - Doppeltwirkend, 3 Positionen, mit A und B geschlossen in Neutralstellung
Steuerkolben: 2 - Doppeltwirkend, 3 Positionen, mit A und B, offen zum Tank in Neutralstellung"A" Side Spulenpositionierer: 8 - Mit Federrückzug in Neutralstellung
"A" Side Spulenpositionierer: 11 - Rastung in den Positionen neutral, 1 und 2“B” Side: L - Standard Handhebel *
Ausgangsanschluss: AET - offener Mittelstecker
Ausgangsanschluss: AE - G3/8 Überziehhülse* nicht im Lieferumfang
hier finden Sie den passenden Handhebel.
