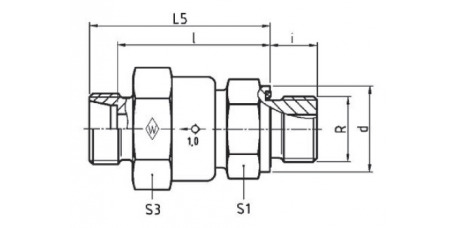

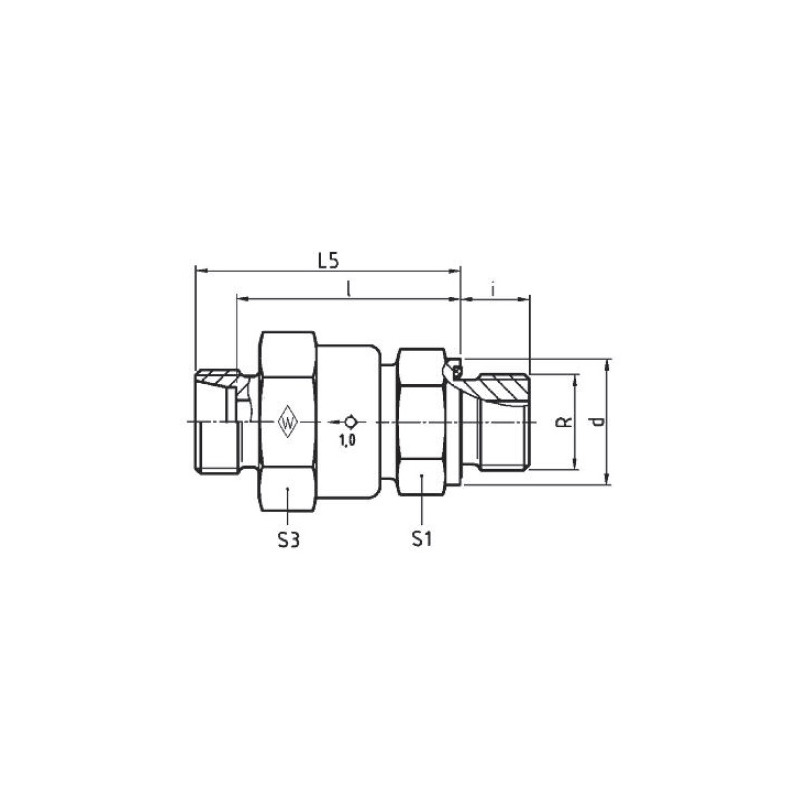

Einschraub-Rückschlagventil Stutzen RSV - R-WD Serie S

RSV - SR-WD
Strömung vom Einschraubzapfen

Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.

Ausdrucken

Varianten

Artikel-Nr.	Variante	Model Code	Danfoss/Eaton Produkt-Nr.	max. Betriebsdruck [bar]	Gewicht per 100 Stk. [kg]	l [mm]	d [mm]	i [mm]	G	Rohr AD	L5 [mm]	S1 [mm]	S3 [mm]
037 468 580	2	RSV 8 SR-WD	WAL372786	400	12.0	36	18.9	12	1/4A	8	43	22	27
037 468 600	3	RSV 10 SR-WD	WAL371265	400	13.5	37.5	21.9	12	3/8A	10	45	22	27
037 468 620	4	RSV 12 SR-WD	WAL061960	400	14.5	39.5	21.9	12	3/8A	12	47	22	27
037 468 640	5	RSV 14 SR-WD	WAL609976	400	19.5	42	26.9	14	1/2A	14	50	27	32
037 468 660	6	RSV 16 SR-WD	WAL371105	400	23.0	44.5	26.9	14	1/2A	16	53	27	32
037 468 700	7	RSV 20 SR-WD	WAL371197	400	59.5	52.5	31.9	16	3/4A	20	63	41	46
037 468 750	8	RSV 25 SR-WD	WAL371745	250	54.0	53	39.9	18	1A	25	65	41	46
037 468 800	9	RSV 30 SR-WD	WAL370764	250	86.0	60.5	49.9	20	1 1/4A	30	74	50	55
037 468 880	10	RSV 38 SR-WD	WAL372026	250	144.1	65.5	54.9	22	1 1/2A	38	81.5	60	70
037 468 560	1	RSV 6 SR-WD	WAL612743	400	13.0	38	18.9	12	1/4A	6	45	22	27

Details

Model Code	RSV 30 SR-WD
Model Code	RSV 16 SR-WD
Model Code	RSV 10 SR-WD
Model Code	RSV 6 SR-WD
Model Code	RSV 25 SR-WD
Model Code	RSV 14 SR-WD
Model Code	RSV 8 SR-WD
Model Code	RSV 38 SR-WD
Model Code	RSV 20 SR-WD
Model Code	RSV 12 SR-WD
Danfoss/Eaton Produkt-Nr.	WAL371745
Danfoss/Eaton Produkt-Nr.	WAL609976
Danfoss/Eaton Produkt-Nr.	WAL372786
Danfoss/Eaton Produkt-Nr.	WAL372026
Danfoss/Eaton Produkt-Nr.	WAL371197
Danfoss/Eaton Produkt-Nr.	WAL061960
Danfoss/Eaton Produkt-Nr.	WAL370764
Danfoss/Eaton Produkt-Nr.	WAL371105
Danfoss/Eaton Produkt-Nr.	WAL371265
Danfoss/Eaton Produkt-Nr.	WAL612743
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	250
max. Betriebsdruck [bar]	400
max. Betriebsdruck [bar]	400
Gewicht per 100 Stk. [kg]	59.5
Gewicht per 100 Stk. [kg]	14.5
Gewicht per 100 Stk. [kg]	86.0
Gewicht per 100 Stk. [kg]	23.0
Gewicht per 100 Stk. [kg]	13.5
Gewicht per 100 Stk. [kg]	13.0
Gewicht per 100 Stk. [kg]	54.0
Gewicht per 100 Stk. [kg]	19.5
Gewicht per 100 Stk. [kg]	12.0
Gewicht per 100 Stk. [kg]	144.1
l [mm]	65.5
l [mm]	52.5
l [mm]	39.5
l [mm]	60.5
l [mm]	44.5
l [mm]	37.5
l [mm]	38
l [mm]	53
l [mm]	42
l [mm]	36
d [mm]	54.9
d [mm]	31.9
d [mm]	21.9
d [mm]	49.9
d [mm]	26.9
d [mm]	21.9
d [mm]	18.9
d [mm]	39.9
d [mm]	26.9
d [mm]	18.9
i [mm]	20
i [mm]	14
i [mm]	12
i [mm]	12
i [mm]	18
i [mm]	14
i [mm]	12
i [mm]	22
i [mm]	16
i [mm]	12
G	1 1/4A
G	1/2A
G	3/8A
G	1/4A
G	1A
G	1/2A
G	1/4A
G	1 1/2A
G	3/4A
G	3/8A
Rohr AD	6
Rohr AD	25
Rohr AD	14
Rohr AD	8
Rohr AD	38
Rohr AD	20
Rohr AD	12
Rohr AD	30
Rohr AD	16
Rohr AD	10
L5 [mm]	45
L5 [mm]	45
L5 [mm]	65
L5 [mm]	50
L5 [mm]	43
L5 [mm]	81.5
L5 [mm]	63
L5 [mm]	47
L5 [mm]	74
L5 [mm]	53
S1 [mm]	27
S1 [mm]	22
S1 [mm]	60
S1 [mm]	41
S1 [mm]	22
S1 [mm]	50
S1 [mm]	27
S1 [mm]	22
S1 [mm]	22
S1 [mm]	41
S3 [mm]	27
S3 [mm]	46
S3 [mm]	32
S3 [mm]	27
S3 [mm]	70
S3 [mm]	46
S3 [mm]	27
S3 [mm]	55
S3 [mm]	32
S3 [mm]	27

Mehr Infos

mit Weichdichtung: NBR
Einschraubgewinde: Whitworth-Rohrgewinde (zylindrisch)
Eaton Walterscheid Verschraubungen.
