> >>>>>>>Serie S Gerade Verbindung SNV - S
Serie S Gerade Verbindung SNV - S Vergrössern

Serie S Gerade Verbindung SNV - S

Reduzierverschraubung - Reduzierstutzen

Mehr Infos

Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.

Login anfordern

Varianten

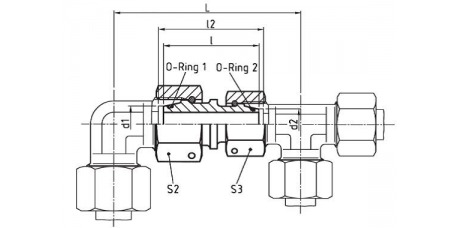

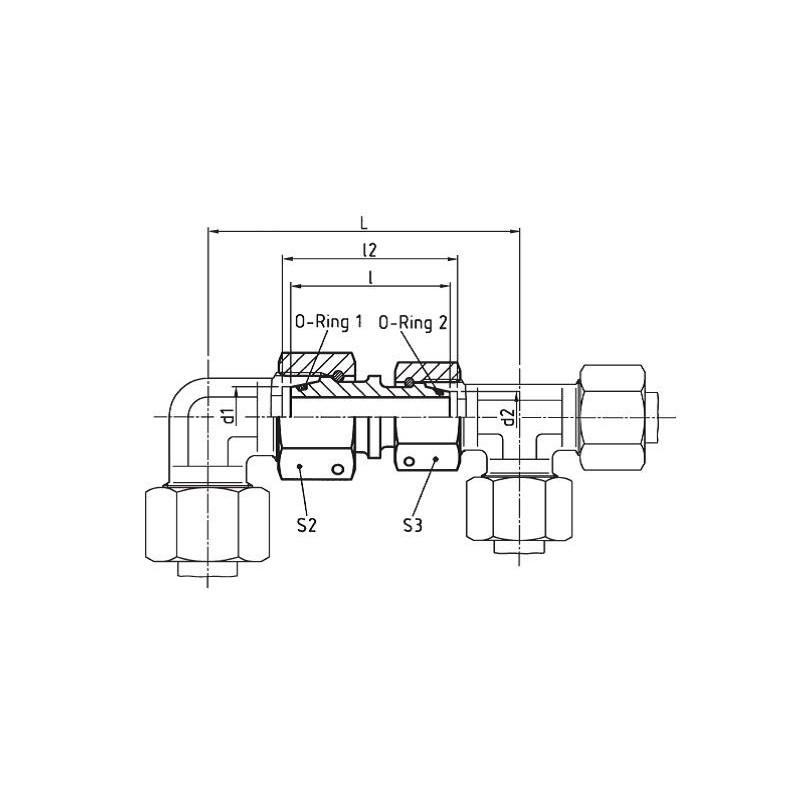

Artikel-Nr.VarianteModel Codemax. Betriebsdruck [bar]L [mm]l2 [mm]l [mm]O-Ring1O-Ring2Rohr AD1Rohr AD2S2 [mm]S3 [mm]
042 347 2001SNV 20/16 S420 bar1085752.517.3x2.414x220163630

Details

Model CodeSNV 20/16 S
max. Betriebsdruck [bar]420 bar
L [mm]108
l2 [mm]57
l [mm]52.5
O-Ring117.3x2.4
O-Ring214x2
Rohr AD120
Rohr AD216
S2 [mm]36
S3 [mm]30

  • beidseitig Dichtkegel und O-Ring NBR (z.B. Perbunan).
    FPM (z. B. Viton) auf Anfrage.
    Jeweils eine Mutter bis Hinterkante O-Ring Nut zurückschiebbar.

    Eaton Walterscheid Verschraubungen.
