NG10 - 120 L/Min.
SUN Model YFEP X*N BA/M
2-Wege Druckwaage mit Lastabfrage
Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.
Varianten
| Artikel-Nr. | Variante | Model Code | max. Durchfluss [L/Min] | Dichtung | Lochbild | Material | Differenzdruck [bar] | Nenngrösse [NG] |
|---|---|---|---|---|---|---|---|---|
| 300 925 625 | 2 | YFEPXHNBA/M | 120 | Buna-N | ISO05 | Metric Aluminium | 14 | NG10 |
| 300 925 621 | 1 | YFEPXFNBA/M | 120 | Buna-N | ISO05 | Metric Aluminium | 7 | NG10 |

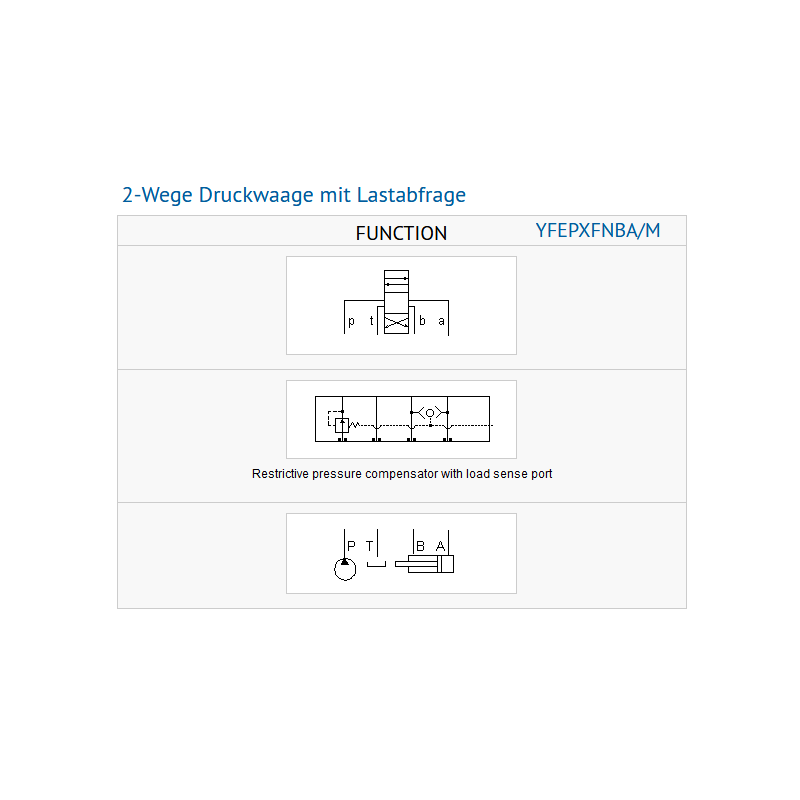

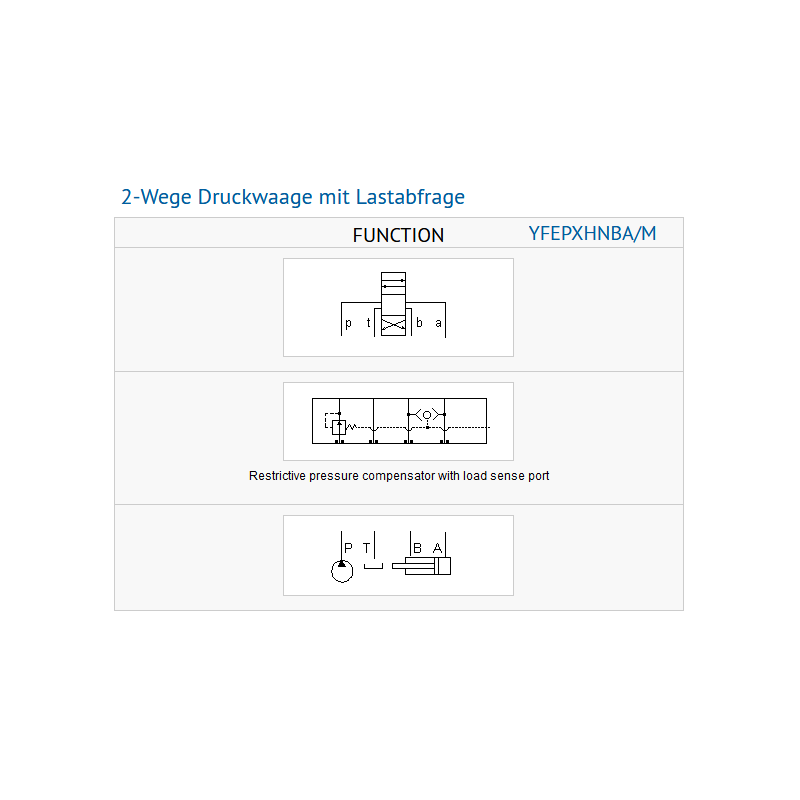

2-Wege Druckwaage mit Lastabfrage
Diese Ventilkombination beinhaltet eine in Ruhestellung geöffnete 2-Wege Druckwaage im Anschluss P und ein Wechselventil, das den höheren Lastdruck der beiden Arbeitsanschlüsse misst. Sie hat die Funktion, die Druckdifferenz über das Wegeventil konstant zu halten und hohe Strömungskräfte am Ventilschieber zu eliminieren. Man erreicht das durch Drosselung des Zulaufes in P. Die daraus resultierende, gleich bleibende Druckdifferenz macht aus dem Wegeventil einen Stromregler. Das Wechselventil hat einen externen Anschluss im Ventilkopf zum Anschluss an ein (LS) Lastdruckabgriffsystem.
- Diese Ventilkombination kommt als Druckwaage in Mehrfach-LS Systemen oder bei druckgeregelten Pumpen zum Einsatz.
- Die Druckdifferenz der Blende (Proportional Wegeventil) ändert sich mit dem Durchfluss und Systemdruck. Sie ist ohne Durchfluss am größten und reduziert sich bei ansteigendem Volumenstrom.
- Durch hinzufügen von /M zur Typenbezeichnung ändert sich der externe LS (Load-sense) Anschluss von SAE-4 auf G ¼".
- Eine andere Bezeichnung für diese Ventileinheit ist Hydrostat.
Verstellung: nicht einstellbar
Primary Cartridge B: B (mit LPFC primary cartridge Regelelement, in Ruhestellung offen (2-Wege-Druckwaage)
Gehäusetyp: Sandwich
Gehäuseeigenschaften: Zulaufregelung in P
