RSV entsperrbar bis 120 L/Min.

SUN Model CKEB L* / CKEA L*
Aufsteuerverhältnis 3:1
Einschraubbohrung T-2A

Mehr Infos

Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.

Login anfordern

Varianten

Artikel-Nr.VarianteModel Codemax. Betriebsdruck [bar]max. Durchfluss [L/Min]AufsteuerverhältnisÖffnungsdruck [bar]EinschraubbohrungDichtungHinweis
300 500 3731CKEB LCN3501203:12T-2ABuna-N
300 500 3752CKEB LFN3501203:17T-2ABuna-N
300 500 2953CKEA LAN1751203:10.3T-2ABuna-NDelrinsitz

Details

Model CodeCKEB LFN
Model CodeCKEB LCN
Model CodeCKEA LAN
max. Betriebsdruck [bar]350
max. Betriebsdruck [bar]350
max. Betriebsdruck [bar]175
max. Durchfluss [L/Min]120
max. Durchfluss [L/Min]120
max. Durchfluss [L/Min]120
Aufsteuerverhältnis3:1
Aufsteuerverhältnis3:1
Aufsteuerverhältnis3:1
Öffnungsdruck [bar]2
Öffnungsdruck [bar]0.3
Öffnungsdruck [bar]7
EinschraubbohrungT-2A
EinschraubbohrungT-2A
EinschraubbohrungT-2A
DichtungBuna-N
DichtungBuna-N
DichtungBuna-N
HinweisDelrinsitz

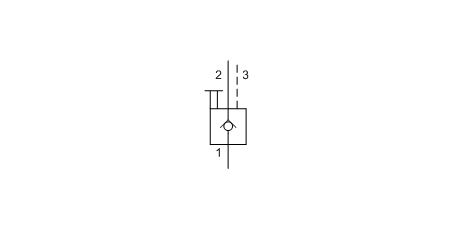

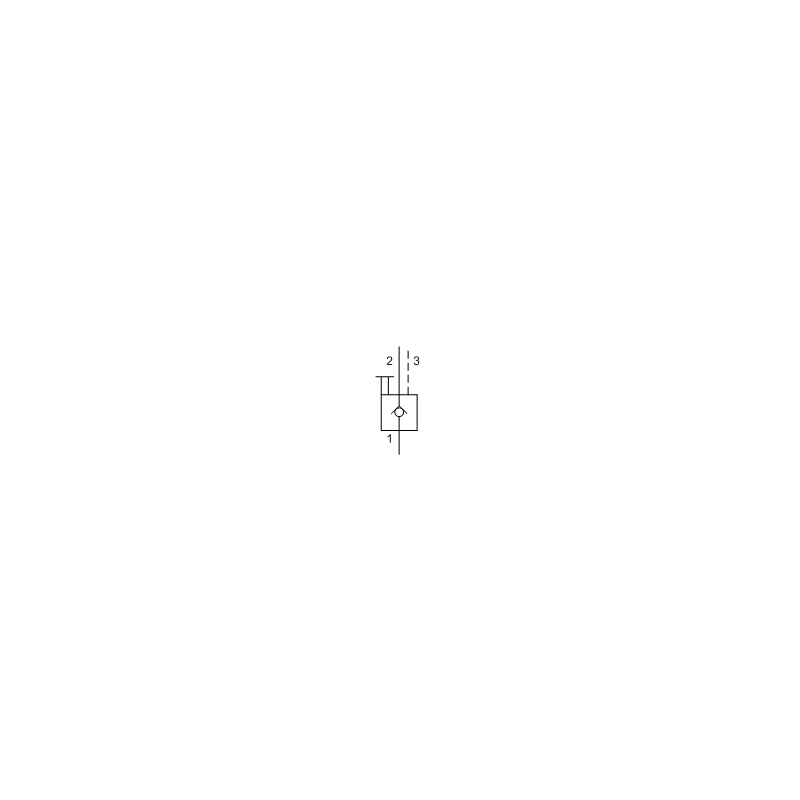

  • Dieses Ventil ist ein entsperrbares Rückschlagventil. Es hat einen nicht abgedichteten Steuerkolben, einen Stahlsitz oder einen Delrinsitz und ist ohne Entlastung. Es hat freien Durchfluss zur Last (Anschluss 2 nach 1) und sperrt in Gegenrichtung. Druck an Anschluss 3 öffnet das Ventil von Anschluss 1 nach 2. Der benötigte Steuerdruck an Anschluss 3 ist direkt proportional zum Lastdruck an Anschluss 1. Druck an Anschluss 2 wirkt gegen den Steuerdruck.

    Einstellung L: manuelle Lastabsenkung
