> >>>Serie L/S Zwischenring BO-ZR
Serie L/S Zwischenring BO-ZR Vergrössern

Serie L/S Zwischenring BO-ZR

Bördel-Anschlussteile für Bördel-Rohrverschraubungen

Mehr Infos

Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.

Login anfordern

Varianten

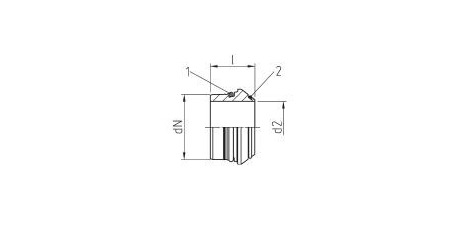

Artikel-Nr.VarianteModel Codemax. Betriebsdruck [bar]d2 [mm]l [mm]O-Ring1O-Ring2Rohr AD
041 718 0651BO-ZR 6 L/S500311.54.5x1.54.4x0.86
041 718 0802BO-ZR 8 L/S5005126x1.56x0.88
041 718 1003BO-ZR 10 L/S500612.58.5x1.57.5x0.810

Details

Model CodeBO-ZR 10 L/S
Model CodeBO-ZR 8 L/S
Model CodeBO-ZR 6 L/S
max. Betriebsdruck [bar]500
max. Betriebsdruck [bar]500
max. Betriebsdruck [bar]500
d2 [mm]6
d2 [mm]5
d2 [mm]3
l [mm]12.5
l [mm]12
l [mm]11.5
O-Ring18.5x1.5
O-Ring16x1.5
O-Ring14.5x1.5
O-Ring27.5x0.8
O-Ring26x0.8
O-Ring24.4x0.8
Rohr AD10
Rohr AD8
Rohr AD6

  • mit O-Ringen NBR.
    FPM (z.B. Viton) auf Anfrage.

    Eaton Walterscheid Verschraubungen.
