DRV bis 40 L/Min.
SUN Model PVDB L*

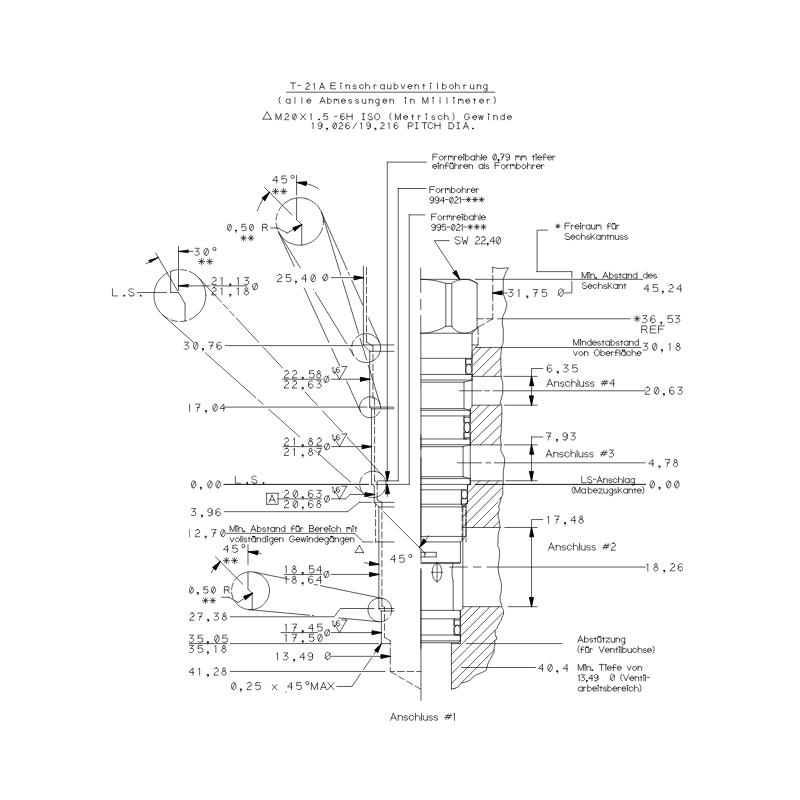

Einschraubbohrung T-21A
Um bestellen zu können, müssen Sie sich anmelden.
Sie haben noch kein Login?
Klicken Sie hier, um Ihr Login anzufordern.
Varianten
| Artikel-Nr. | Variante | Model Code | max. Betriebsdruck [bar] | max. Durchfluss [L/Min] | Einschraubbohrung | Einstellbereich [bar] | Dichtung | Standard-Einstellung [bar] |
|---|---|---|---|---|---|---|---|---|
| 300 210 140 | 2 | PVDB LWN | 350 | 40 | T-21A | 10.5-315 | Buna-N | 14 |
| 300 210 130 | 1 | PVDB LAN | 350 | 40 | T-21A | 7-210 | Buna-N | 14 |
3-Wege-Druckregelventil, entlastbar, vorgesteuert
Entlastbare, vorgesteuerte 3-Wege-Druckregelventile reduzieren einen hohen Primärdruck an Anschluss 2 auf einen niedrigeren, geregelten Druck an Anschluss 1. Bei Überdruck an Anschluss 1 fließt Öl über Anschluss 3 zum Tank ab. Der Entlastungsanschluss 4 kann auch zur Fernsteuerung verwendet werden.
- Druck an Anschluss 3 addiert sich 1:1 zum Einstellwert und sollte 210 bar nicht überschreiten.
- Ventile mit EPDM Dichtungen sind vorgesehen für den Einsatz bei Phosphatester Flüssigkeiten. Bei Kontakt mit Mineralöl basierten Flüssigkeiten, Fetten oder Schmierstoffen werden die Dichtungen beschädigt.
- Vorgesteuerte Ventile haben eine sehr geringe Totzone zwischen Druckreduzierung und Druckbegrenzung.
- Der maximal zulässiger Zulaufdruck hängt vom Federeinstellbereich ab. Die Federbereiche D, E, N und Q sind mit einem maximalen Differenzdruck von 140 bar zwischen Zulauf und Ablauf getestet. Federbereiche A, B und H sind mit einem maximalen Differenzdruck von 210 bar zwischen Zulauf und Ablauf getestet. Federbereiche C und W funktionieren mit einem Zulaufdruck von 350 bar.
Einstellung L: Standard Spindelverstellung
